ICA-B2CH-BOX-SYSTEM „TURN-ASSIST“ Abbiegeassistent Box

Gibt es auch mit ABE -Förderfähig.

Abbiegeunfälle durch den „Toten-Winkel“

Ein LKW biegt rechts ab und erfasst dabei einen ungeschützten Verkehrsteilnehmer, der sich geradeaus weiter bewegen wollte. Meist sind Radfahrer die Opfer, mitunter aber auch Fußgänger, Inline-Skater o. a. In den meisten Fällen werden die Unfallopfer vom LKW überrollt. Es versteht sich von selbst, dass dabei schwerste, sehr oft tödliche Verletzungen entstehen.

Die Sicht aus dem Führerhaus des LKW ist stark eingeschränkt. Radfahrer, Fußgänger und hier vor allem Kinder werden vom Fahrer leicht übersehen mit gravierenden Folgen für Leben und Gesundheit.
Wendemanöver, bei denen Kollisionen zwischen LKWs, die nach rechts abbiegen und Fahrradfahrern entstehen, haben ernsthafte Konsequenzen für den gefährdeten Stra-ßenverkehrsteilnehmer.

Das ICA „Turn-Assist“ System überwacht den rechten Toten Winkel des Fahrzeugs und warnt automatisch den Fahrer. Der Abbiege-Assistent von Axion sorgt für eine höhere Sicherheit der LKW-Fahrzeuginsassen sowie der anderen, oft ungeschützten Straßen-verkehrsteilnehmer. Mit dem Abbiegeassistenten können die Risiken derartiger Unfälle reduziert werden. Es schützt Personen und Werte und vermeidet hohe Kosten, die durch Betriebsunfälle entstehen können.

Unfall ohne Abbiegerassistent
Vorsicht mit Abbiegerassistent

ICA-B2CH-Box-System „Turn-Assist“Das ICA „Turn-Assist“

System überwacht den rechten Toten Winkel des Fahrzeugs und warnt automatisch den Fahrer, sobald eine Gefahren-quelle (andere Fahrzeuge, Radfahrer, Fußgänger, etc.) in diesem Bereich auftaucht. Durch die Anbindung an das rechte Blinkersignal schaltet sich das System automatisch beim Abbiegevorgang ein.


Ihre Vorteile:

  • Erhöhung der Sicherheit für Fahrer und andere Verkehrsteilnehmer
  • Einfache Installation & Einstellung der einzelnen Erkennungsbereiche
  • Bei Betätigung der Blinker Überwachung der Seitenbereiche
  • Optische und akustische Warnung für den Fahrer

Funktionsprinzip:

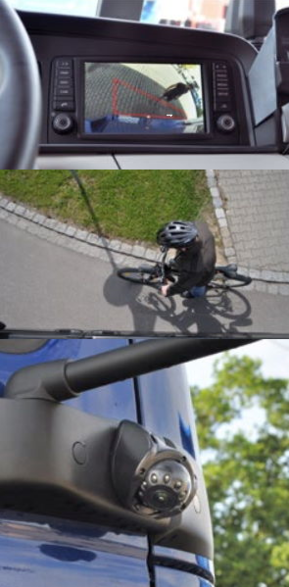

Die Seitenkamera des ICA-B2CH überwacht einen definierten Bereich entlang der Seite des Fahrzeugs. Sobald das System durch Einlegen des Blinkers aktiviert wird und eine Bewegung stattfindet warnt das System optisch (Kamerabild) und akustisch (Piezo Lautsprecher) den Fahrer vor der Gefahr.Das System kann in Verbindung mit einem externen Monitor oder auch bei diversen originalen Monitoren angebunden werden. Weiter bietet es die Möglichkeit zum Anschluss einer Rückfahrkamera und Spannungsversorgung für eine „Warn“LED. (nicht im Lieferumfang enthalten)

Anwendungsvideo zum ICA-B2CH:

Radfahrer im Toten-Winckel
QR-Code

Logo von Axion

 ...FÜR MEHR SICHERHEIT, ÜBERSICHT UND EFFIZENZ!

ICA-B2CH-BOX:

ICA-B2CH-BOX:

Video-Eingänge: 2 (Seitenkamera & Rückfahrkamera)
Video-Ausgänge: 1
Format Video-Ausgang: PAL/NTSC(Auto)
Stormversorgung: 12/24 V
Stromverbrauch: <15W
Betriebstemperatur: -40°C to + 85° C
Schutzklasse: IP68
Maße: 170(L) x 120(W)x40(H)mm
Gewicht: 497 g


Kamera:

Bild: 1/4 " CCD
Auflösung (Pixel): PAL:752(H)*582(V)
Lens: 150° (horizontal) 1.61mm, F2.5
9 LED`s für Nachtsicht: >8m
Horizontale Auflösung: 600 TV-Linien
Schutzklasse: IP 68
Synchronisation: Intern
Signal-Rausch-Verhältnis: >46dB(AGC aus)
Stromversorgung: DC12 V
Stromverbrauch: <2.5 W
Betriebstemperatur: -30°C to + 70° C
Lagertemperatur: -40°C to + 80° C
Maße: 85(L)*78(W)*97(D)MM
Gewicht: 235 g

Video-Eingänge
Video-Ausgänge
Format Video-Ausgang
Stormversorgung
Stromverbrauch
Betriebstemperatur
Schutzklasse
Gewicht
Maße



2
1
PAL/NTSC(Auto)
12/24 V
<15W
-40°C to + 85° C
IP68
497 g
170(L) x 120(W)x40(H)mm

Kamera

Auflösung(Pixel)
Lens
9 LED`s für Nachtsicht
Horizontale Auflösung
Schutzklasse
Synchronisation
Signal-Rausch-Verhältnis
Stromversorgung
Stromverbrauch
Betriebstemperatur
Lagertemperatur
Maße
Gewicht

1/4 " CCD
PAL:752(H)*582(V)
150° (horizontal) 1.61mm, F2.5
>8m
600 TV-Linien
IP 68
Intern
>46dB(AGC aus)
DC12 V
<2.5 W
-30°C to + 70° C
-40°C to + 80° C
85(L)*78(W)*97(D)MM
235 g

GÄNGIGE SYSTEMKONFIGURATION

ICA-B2CH in Verbindung mit OEM Hersteller Monitorsystem

MAN / SCANIA / VOLVO / DAF

ICA-B2CH in Verbindung mit einem separaten Monitor (AXION CRV 7005 M)

ICA-B2CH in Verbindung mit einer Rückfahrkamera - bei Nutzung eines Video-Eingangs

Modularer Systemaufbau:

Das modulare Systemkonzept des ICA „Turn-Assist“ ermöglicht das einfache Realisieren von Stand-Alone Lösungen sowie die komfortable Einbindung des ICA-B2CH in bestehende Kamera-Monitor-Systeme (KMS). Gerne stehen wir Ihnen bei der Konzeption einer individuellen Lösung, unter Einbeziehung aller Anforderungen und den Ausstattungen Ihrer Flotte, zur Verfügung. Sprechen Sie uns einfach an!

Ergänzendes Zubehör:

  • Lenkwinkel-Sensorschaltung
  • LED Indikator für die A-Säule
  • AVS-Controller zur Systemkalibrierung
